Многофункциональный транзистор ESR02pro Smart ESR/SMD измеритель емкости триода диодов

Многофункциональный транзистор ESR02pro Smart ESR/SMD измеритель емкости триода диодов

Многофункциональный транзистор тест er ESR02pro Smart ESR/SMD диодный Триод емкостной резистор измеритель MOS/PNP/NPN тест с тестовым зажимом

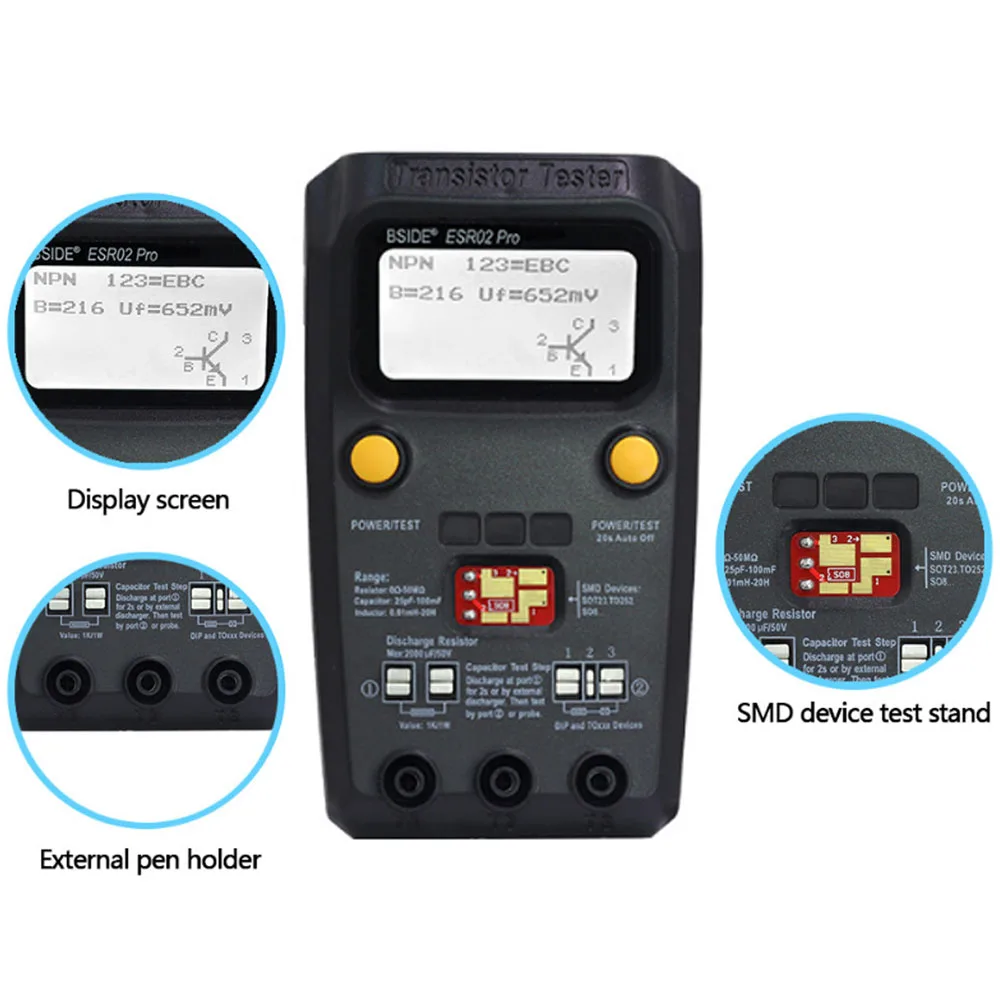

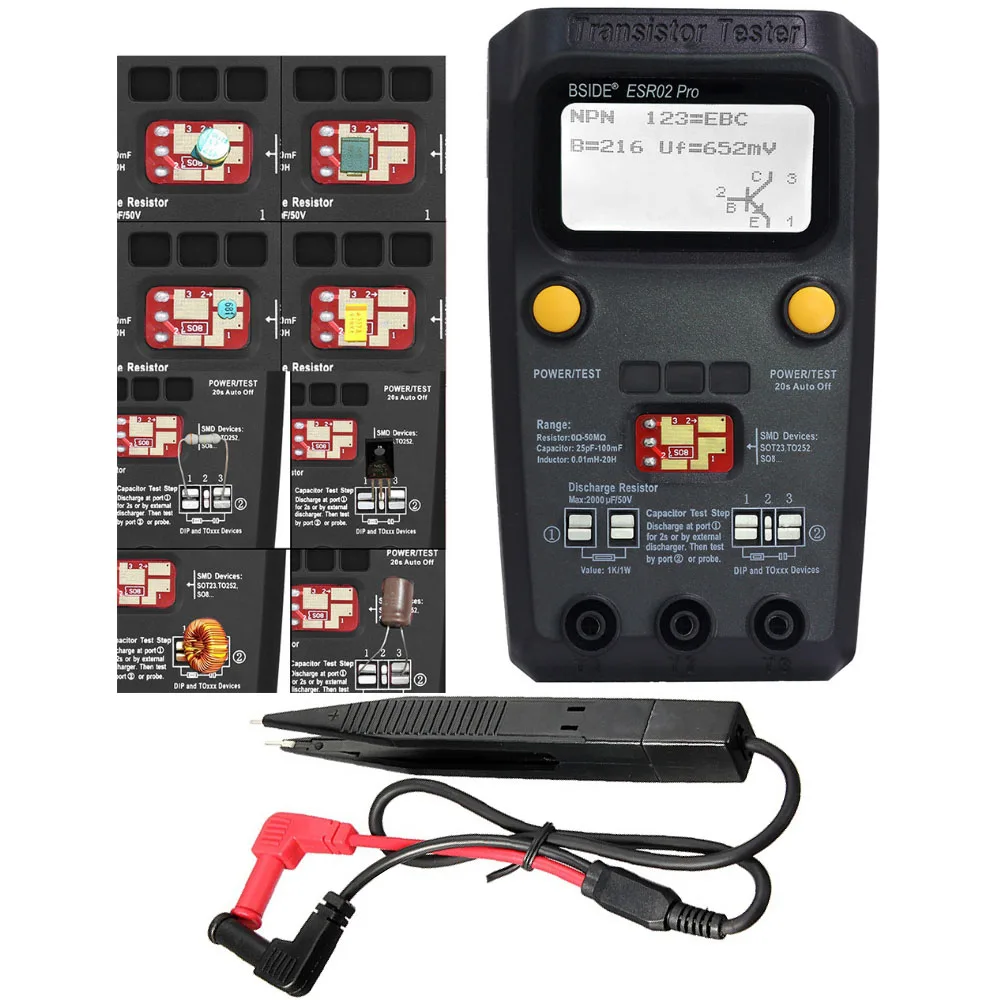

Очень легко тестировать подключаемые и SMD устройства, также могут тестировать различные виды диодов, триодов, тиристоров, МОП-транзисторов, позволяют анализировать тип устройства, полярность штыря, выход HFE, напряжение клапана, емкость соединения FET.

Особенности:

1. Две кнопки, автоматическое выключение.

2. Только 20na от тока.

3. Автоматическое обнаружение NPN, PNP биполярных транзисторов, n-канальных и p-канальных МОП-транзисторов с полевым эффектом, транзисторов, диодов, диодов, тиристоров, низкомощных однонаправленных и двунаправленных тиристоров.

4. Автоматическая идентификация компонентного штифта.

5. Измерение коэффициента усиления тока и порогового напряжения биполярных транзисторов.

6. Определение транзисторов Дарлингтона с помощью базового эмиттера порогового напряжения и коэффициента усиления высокого тока.

7. Может обнаруживать биполярные транзисторы и МОП Транзисторные защитные диоды.

8. Измерение порогового напряжения и емкости ворот MOS FET.

9. Он может измерять два сопротивления одновременно и отображать символы сопротивления. Справа отображается десятичное значение 4. Символы резистора с обеих сторон показывают контактный номер. Таким образом, вы можете измерить потенциометр. Если потенциометр стеклоочистителя не смещается в крайнее положение, мы можем различить середину и концы иглы.

10. Разрешение измерения сопротивления составляет 0,1Ω, и оно может измерять 50MΩ.

11. Может измерять емкость 325pf-100mf с разрешением 1pf.

12,2 мкФ более конденсаторы могут измерения эквивалентного последовательного сопротивления значение в одно и то же время. Оба могут отображаться как десятичные значения с разрешением 0,01 Ω.

13. Два диода могут отображаться в правильном порядке и символе диода, и приведено прямое напряжение диода.

14. Светодиодный индикатор обнаружен как диод с высоким передовым напряжением. Комбинация светодиодов определяется как два диода.

15.eeverse Разрывное напряжение составляет менее 4,5 v зенеровский диод может быть определен.

16. Можно измерить одну диодную обратную емкость. Обратная емкость коллектора или эмиттера может быть измерена, если биполярный транзистор подключен к базе и коллектору или эмиттеру штыря.

17. Может быть соединен с одним мостом выпрямителя измерения.

Спецификация:

Сопротивление: 0Ω-50MΩ. Разрешение: 0.01Ω.

Емкость: 25pf-100mf Разрешение: 1pf

Индуктивности: 0,01 mH 20 гн. Разрешение: 0.01mH

Измерение емкости ESR Разрешение: 0.01Ω

Примечания:

Перед тестированием конденсатора убедитесь в его разрядке, в противном случае это может повредить внутреннюю цепь.

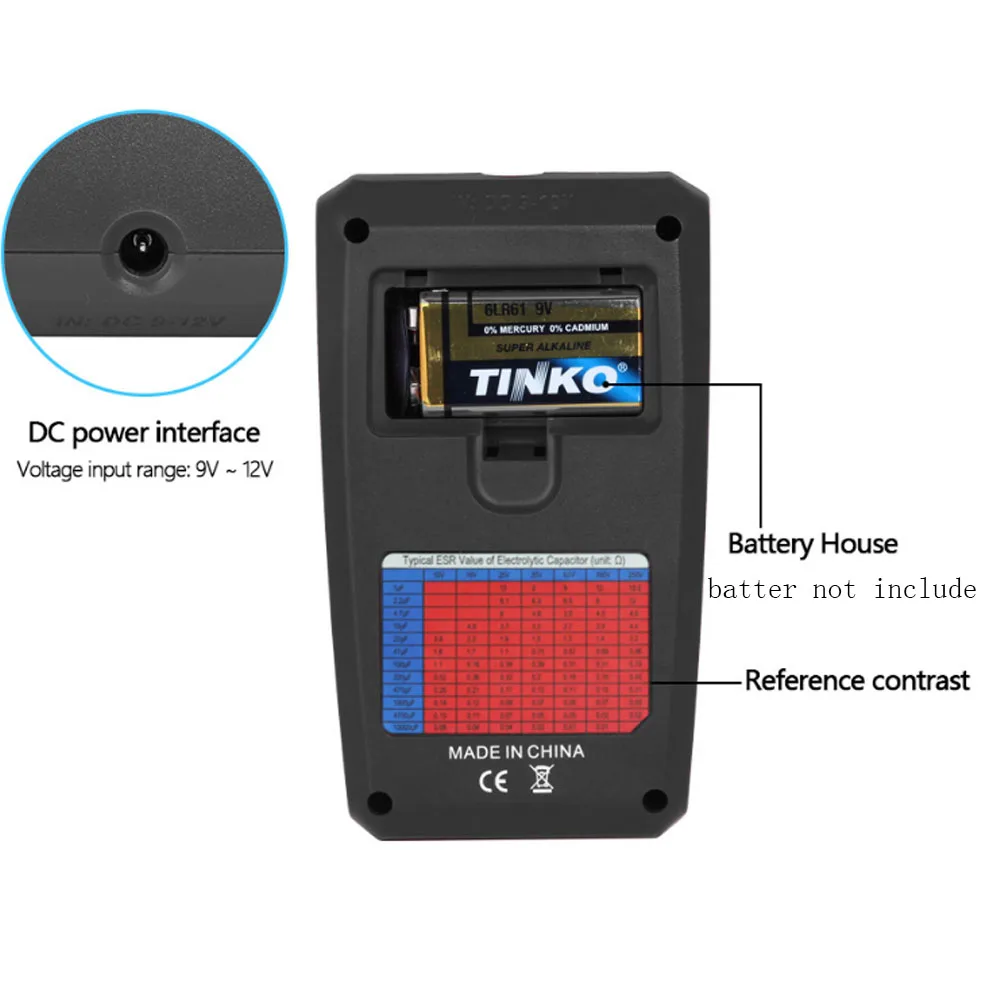

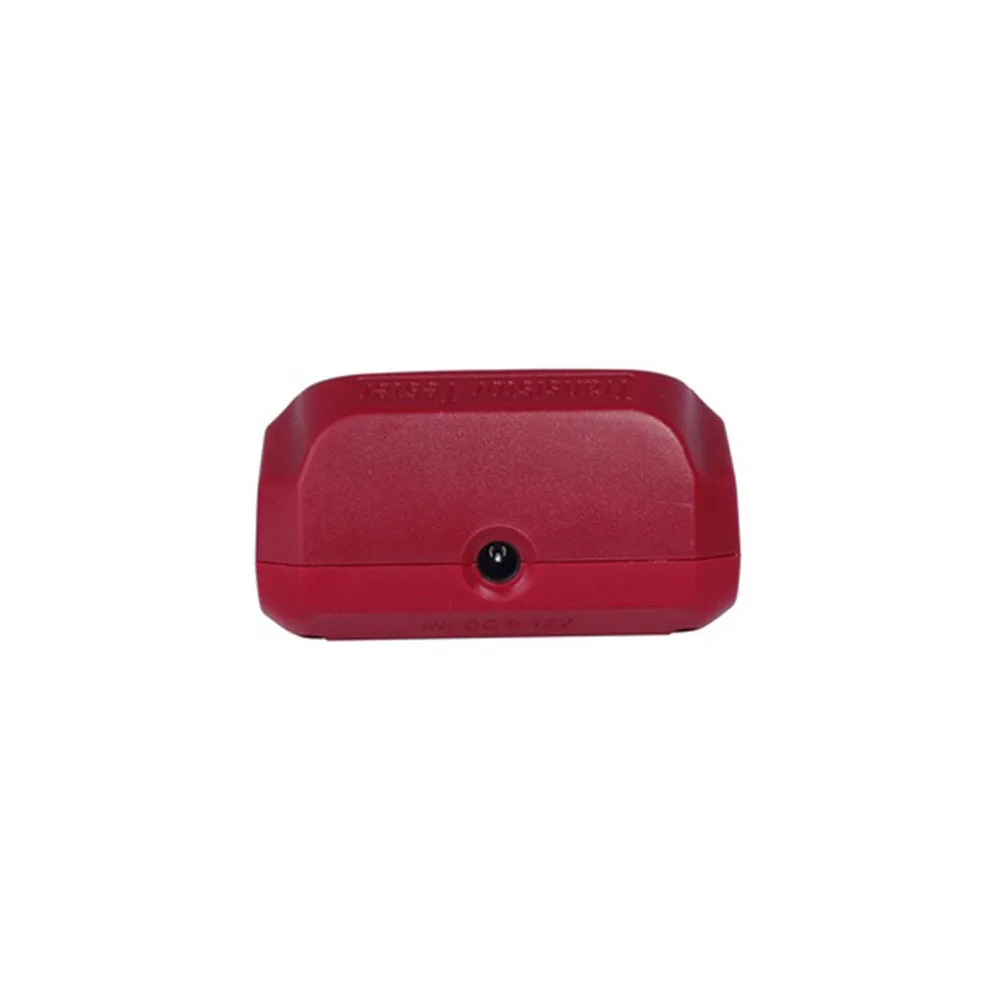

При использовании источника постоянного тока выберите адаптер 9 В-12 В (включая 9 В и 12 В).

Может питаться от аккумулятора 9 в 6LR61 (аккумулятор не входит в комплект), когда питание аккумулятора составляет менее 6 в, замените новый.

Инструкции по использованию:

Нажмите «мощность/Тест» для включения и запуска теста, несколько измерений могут быть повторены с помощью этой кнопки, Автоматическое отключение питания через 20 секунд после измерения.

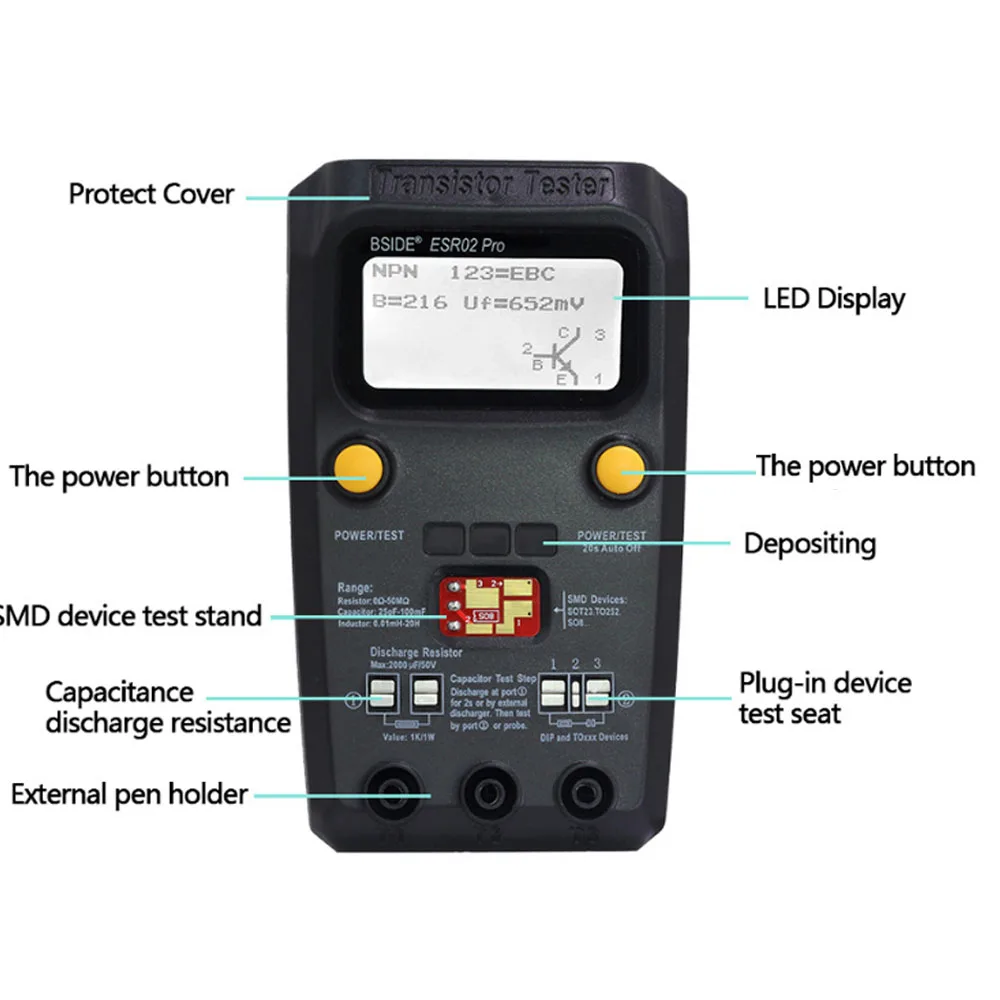

Предоставляем три вида розеток, Каждый штырь 1, штырь 2 и штырь 3 подключены.

Есть таблица «типичное значение ESR электролитического конденсатора» сзади, она предназначена только для руководства, это типичное значение для электролитического конденсатора стандартного класса при комнатной температуре.

Калибровка:

Короткий тестовый штифт 1, 2, 3 вместе и нажмите кнопку «Питание/Тест», затем экран предложит ввести калибровку, нажмите кнопку снова в течение 2 секунд для подтверждения. Последние несколько секунд экран предлагает отпустить штырь 1, 2, 3, отпустить их и дождаться калибровки.

Примечание:

1. В связи с использованием разных по светильник экране монитора фактический цвет товар точно такой же, как и цвет изделия на фото может быть s светильник ly отличается из-за характеристик монитора компьютера.

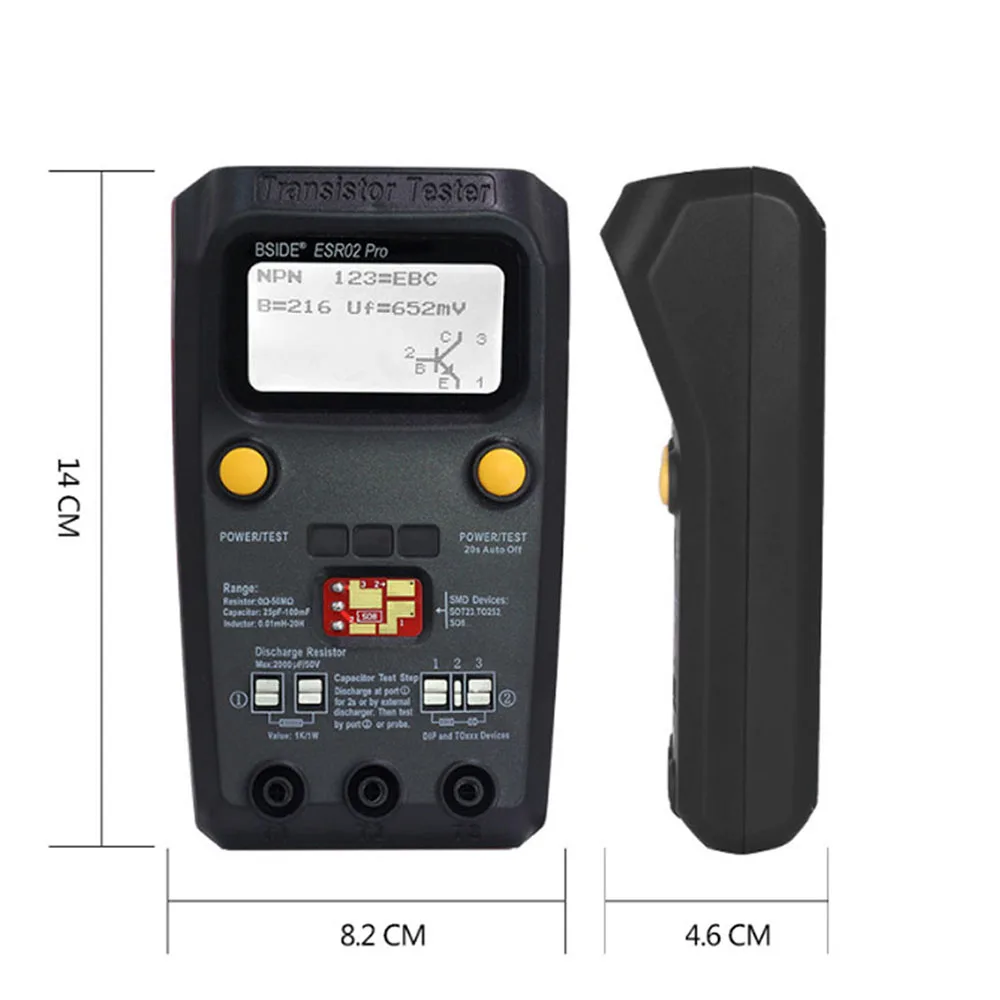

2. Замеры сделаны вручную, поэтому возможны отклонения на 1-3 см.

Посылка включает в себя:

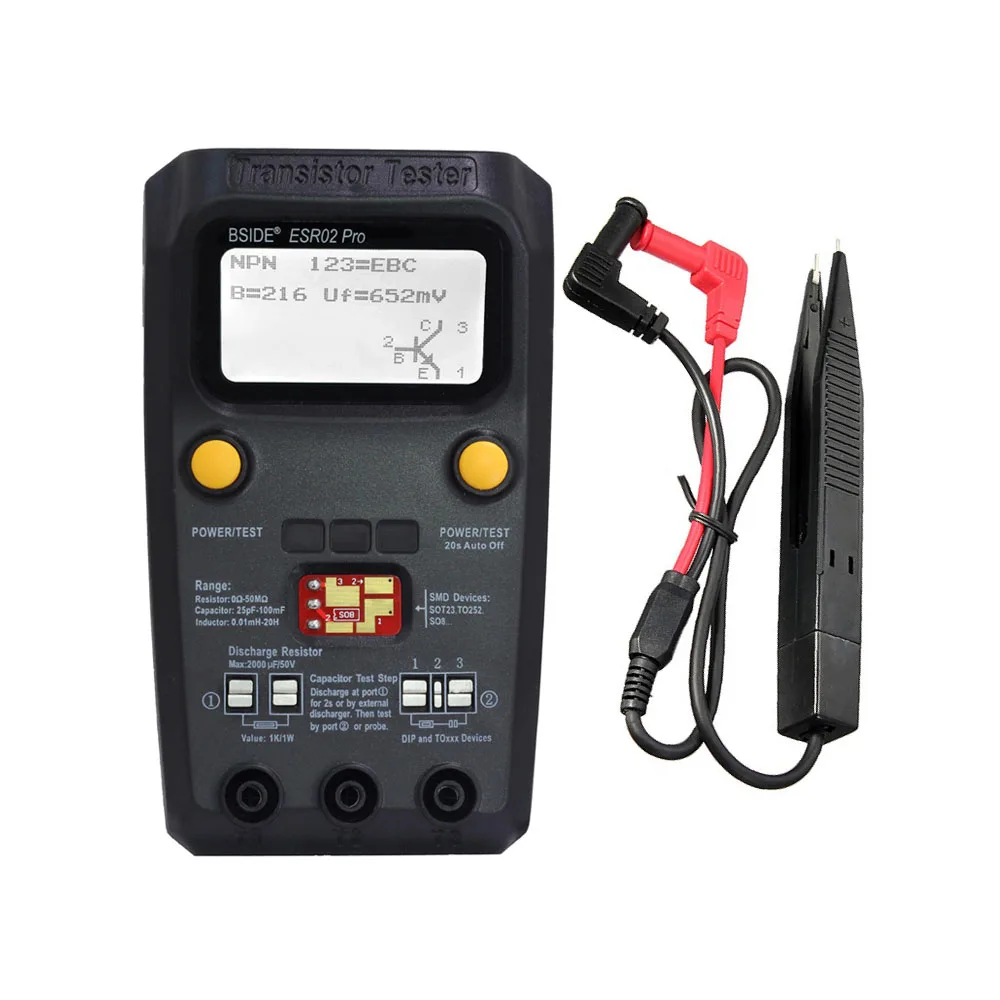

1x ESR02PRO цифровой тестер транзисторов

1x тестовый зажим ESR

1x Руководство пользователя

1х упаковочная коробка
